Hallo Janine,

vielen Dank für deinen Hinweis!
Genau das von dir beschriebe Szenario ist das Problem. Alle meine Projekte sind im Projektbezugssystem WGS84. Dies hat den Hintergrund, dass ich über QGIS div. Trassenlängen zur Weiterverarbeitung automatisiert abfrage. Erfahrungsgemäß bekomme ich diesen Wert über WGS84 korrekt abgefragt.
Nun die Frage, was muss eingestellt werden um beides richtig abzufragen bzw. darzustellen?

Mit freundlichen Grüßen

Ronny Christ
Planung / Engineering

Störmer Bau GmbH
Tief- & Leitungsbau
Steinräum 13
96524 Föritztal / OT Föritz

Tel.:           +49 151 51704880
Fax :          +49 3675 42199 19
E-mail:       r.christ at st-leitungsbau.de<mailto:m.blechschmidt at st-leitungsbau.de>
Web:          www.stoermer-bau.de<http://www.stoermer-bau.de/>

AG Jena, HRB 510900
Geschäftsführer: Mario Störmer
USt-IdNr.: DE 298213178

Diese Nachricht und/oder Anhänge sind vertraulich und können der Geheimhaltungspflicht unterliegen.
Wenn Sie nicht der vorgesehene Adressat sind, weisen wir Sie hiermit darauf hin, dass jegliche Nutzung, Weiterleitung und Kopien unzulässig sind. Benachrichtigen Sie uns bitte unverzüglich per E-Mail und löschen Sie diese Nachricht und/oder Anhänge aus Ihrem System.

This mail and/or attachments are confidential and may also be legally privileged.
If you are not the intended recipient, you are hereby notified, that any review, dissemination, distribution or copying of this email and/or attachments is strictly prohibited.
Please notify us immediately by email and delete this message and all its attachments.

Am 09.09.2025 um 22:41 schrieb Janine Raatz <janine.raatz at gmx.de>:

Hallo Ronny,

hat sich das Problem schon gelöst? Ansonsten könnte ich noch eine Idee anbieten:
wenn ein falschen Koordinatenbezugssystem eingestellt ist, kann es sein, dass QGIS zwar behauptet, dass es auf 1:500 ausgibt, aber tatsächlich etwas anderes tut.
Ich habe zum Test gerade 2 Projekte angelegt und jeweils eine 100m lange Linie eingetragen und im Kartenlayout ein 100mm breites Kartenfenster im Maßstab 1:1000 angelegt. Der Layer mit der Linie ist jeweils im ETRS89 angelegt, aber wenn ich das Projektbezugssystem auf WGS84 stelle, dann ist die Linie nicht mehr genau so lang wie das Kartenfenster breit ist.

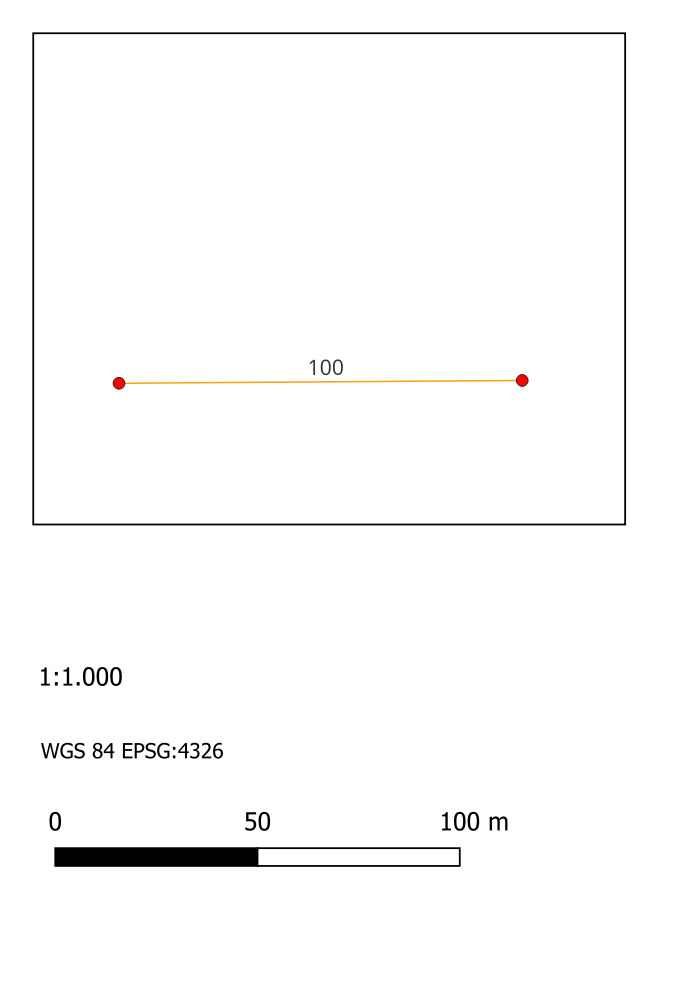

Hier ein Ausschnitt aus dem Layout mit WGS84:
[cid:part1.NaO2FZ3t.ThfuFNq8 at gmx.de]

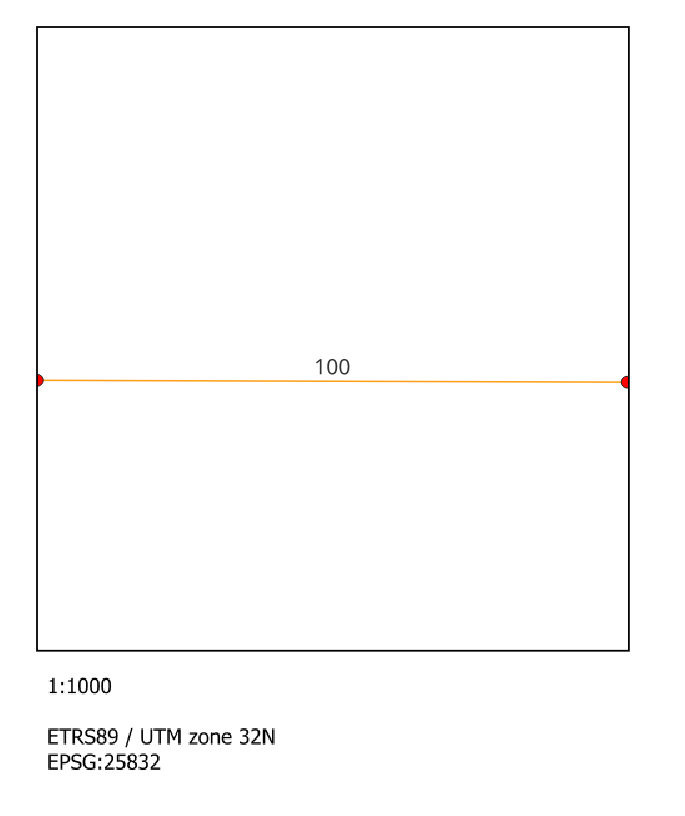

Und so, wenn das Projektbezugssystem passend zum Layer im ETRS89 ist:

[cid:part2.e3WLT3BL.kfFA40gi at gmx.de]

Ich hoffe, ich konnte die Idee einigermaßen beschreiben, woran es liegen könnte. Die eingebauten Bilddateien habe ich nicht passend skaliert in die Mail bekommen. Gerne melden, wenn noch Fragen sind.

Viele Grüße

Janine
